製品について

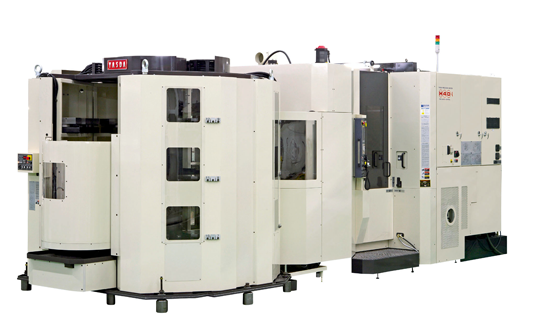

H40i
5面加工から複雑形状まで、安定した高精度5軸加工を実現
![](https://www.yasda.co.jp/cp/wp-content/uploads/H40i_front.png)
![](https://www.yasda.co.jp/cp/wp-content/uploads/comingSoon.png)
![](https://www.yasda.co.jp/cp/wp-content/uploads/comingSoon.png)
![](https://www.yasda.co.jp/cp/wp-content/uploads/comingSoon.png)
機械仕様
移動量 (X/Y/Z) | 875/740/685mm |
---|---|
主軸回転速度 | 200~20,000min-1 |
主軸テーパ形状 | MAS BT40 |
ATC | 60 本 |
APC | パレット2枚 |
NC 装置 | FANUC 31i-B5 Plus |
アウトライン
![](https://www.yasda.co.jp/cp/wp-content/uploads/outline_H40i.png)
- Unit[mm]
- M/C HEIGHT(F.L.): 3117
ワークディメンジョン
![](https://www.yasda.co.jp/cp/wp-content/uploads/work-H40i.jpg)
- Unit[mm]
主要機械オプション
AB軸ダイレクトドライブモータ | |
---|---|
APC | 12・24PLS |
ATC | 120・180・240本 |
写真・動画
![](https://www.yasda.co.jp/cp/wp-content/uploads/H40i-1.jpg)
![](https://www.yasda.co.jp/cp/wp-content/uploads/H40i-2.jpg)
![](https://www.yasda.co.jp/cp/wp-content/uploads/H40i-3.jpg)
![](https://www.yasda.co.jp/cp/wp-content/uploads/H40i-4.jpg)
